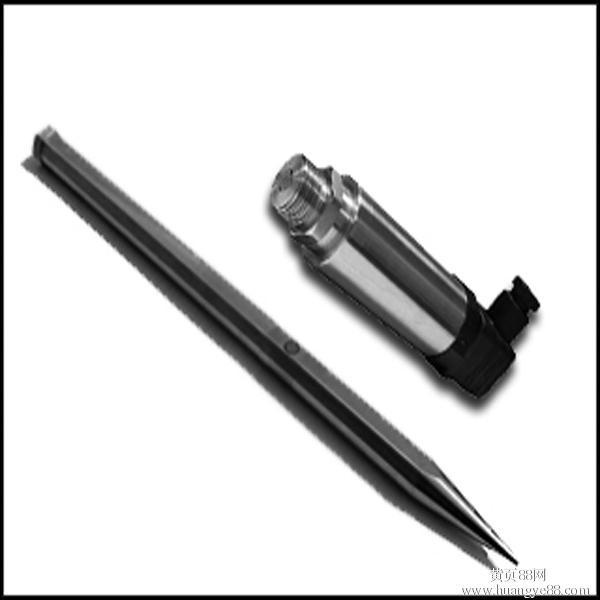

CRT370 型高频动态压力变送器

产品特点

· 性能可靠，安全使用方便

· 平膜无腔管效应设计，高频响

· 高精度、高过载 抗干扰强，长期稳定性好

产品用途

· 军事工程、化爆实验、风洞试验

· 石油勘采与试井、土木工程学、岩石力学

概　述

CRT370型高频动态压力变送器针对军事工程、化爆实验、石油勘采与试井、土木工程学、岩石力学等科学试验中，需要不失真地测量一些变化频率高、压力波形上升快陡的动态压力波形与幅值、有效值而开发。这款压力变送器具有高的固有频率、极短的上升时间和宽广优良的响应频率，以保证足够的动态测压精度。它利用微机械加工技术使得集成硅膜片有效尺寸小，固有频率高；有优良的弹性力学特性，综合性能优于压电动态压力传感器，成为动压测试中压电压力传感器的换代产品。

性能指标

测量范围： 0kPa～20kPa…100MPa   (L型最大3MPa)

准 确 度：±0.25%FS（典型）；±0.5%FS（最大）

供电电源：12V～28V DC

输出信号：0/1～5/10V（三线）

负载电阻：≥10kΩ

过载压力：1.5×FS或110MPa(取最小值)

固有频率：80HZ～ 800KHZ

补偿温度：-10℃～60℃

工作温度：-30℃～80℃

绝缘阻抗：≥100MΩ@50VDC

防护等级：IP65

介质适用性:无腐蚀性流体、干燥无腐蚀性气体

结构材料

外壳：不锈钢304                               　

传感器：硅片

     电缆：聚乙烯三芯专用电缆

电气连接   DIN43650进口防爆插头座（赫斯曼插件）或电缆线



外形尺寸 （单位：mm）

固有频率与上升时间（可用带宽0-1/3固有频率）

选型指南

选型提示

1、选型时请注意：被测介质要与产品相接触部分的材料相兼容。

2、微型结构（L）可定制，最大量程3MPa,传感器与信号处理为分体式，请注意屏蔽线接地。

3、欢迎售前咨询，若有其它特殊要求，敬请与本公司商洽沟通。
