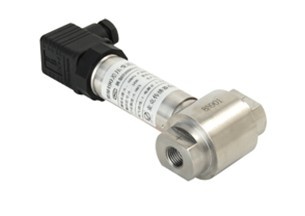

CRT390 型压阻式差压变送器

产品特点

· 全不锈钢结构设计，体积小巧重量轻，安装方便

· 激光焊接，全密封结构，外壳防护等级IP65

· 传感器为扩散硅差压传感器，不锈钢316L隔离膜片

· 经过了温度补偿和老化筛选，性能稳定可靠

产品用途

· 能源和水处理系统

· 水文、电力、石油、化工

概　述

CRT390型压阻式差压变送器利用半导体硅材料的压阻效应，采用固态压阻敏感芯片，在芯片和两个波纹膜片之间充有硅油。被测差压作用到两端波纹膜片上，通过硅油把差压传递到敏感芯片上，敏感芯片通过导线与信号处理电路相连接，实现差压与电信号的转换，整体性能稳定可靠，被测差压压力准确。

本产品广泛适用于石油、化工、电力、水文等管道各种气体、液体的差压测量。

性能指标

测量范围： 0kPa～35kPa…3.5MPa

准 确 度： ±0.25%FS（典型）；±0.5%FS（最大）

供电电源：15V～28V DC

输出信号：4mA～20mA DC              三线0/1V～5VDC

负载电阻：≤（U-12）/0.02（Ω）     ≥10kΩ

过载压力：1.5×FS

最大静压：≤20MPa

补偿温度：0℃～50℃

工作温度：-30℃～80℃

绝缘阻抗：≥100MΩ@50VDC

防护等级：IP65

压力连接： G1/4内螺纹

介质适用性:对不锈钢及氟橡胶无腐蚀的各种流体

结构材料

外壳：不锈钢304                               密封圈： 氟橡胶

传感器：不锈钢316L                          电缆：聚乙烯三芯专用电缆

电气连接   DIN43650进口防爆插头座（赫斯曼插件）或电缆线



外形尺寸（单位：mm）

选型指南

选型提示

1、 选型时请注意：被测介质要与产品相接触部分的材料相兼容。

2、 为了确保变送器安全可靠运行，建议在被测点与变送器之间安装三阀组，保证被测介质缓慢均匀地加在差压变送器的正、负压腔上。

3、 安装时，建议使两端压力接口处于水平以便使安装位置对产品的影响降至最小。

4、 请注意被测压力点静压不超过20MPa，变送器正、负压腔所受的过压不能超出产品的规定值。

5、 欢迎售前咨询，若有其它特殊要求，敬请与本公司商洽沟通。
