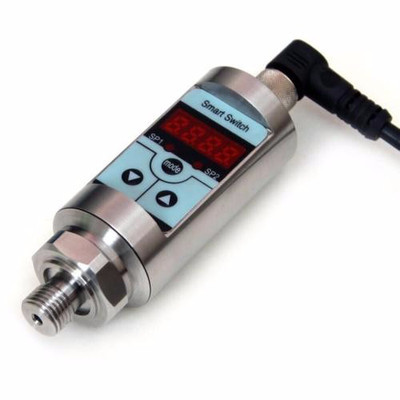

CRT563 型智能压力开关

产品特点

· 4位数字显示当前压力值。

· 压力预设开关点和延滞切换输出

· 开关量可在零点到满度之间任意设定

· 外壳设有节点动作发光二级管，便于观察

· 按键调校及现场设置各种参数，操作方便.

· 2路开关量输出，模拟量输出（4～20mA）

· 工业现场抗干扰能力强

产品用途

· 电力、冶金                  工业自动化控制

· 石油、化工                  设备配套、液压等行业

概　述

CRT563型智能压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。

广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制。

性能指标

测量范围：-100KPa...0KPa～10KPa...100MPa

显示范围：-1999～1999

准 确 度： ±0.25%FS（典型）；±0.5%FS（最大）

过载压力：1.5×FS或110MPa(取最小值)

控制精度： ≤±0.5%FS

供电电源：18～30V DC

电流消耗：<60mA

输出信号：2路开关量(NPN或PNP)

                2路开关量(NPN或PNP)+1路模拟量(4mA～20mA)

开关电流：1.2A(最大值)

开关寿命：>100万次

工作温度：-25℃～70℃

储存温度：-40℃～80℃

长期稳定性：±0.1%FS/年

防护等级：IP65

耐振动：10g/0~500Hz

耐冲击：50g/1ms

介质适用性:对不锈钢及氟橡胶无腐蚀的各种流体

结构材料

压力接口及壳体：不锈钢304                  密封圈： 氟橡胶

传感器：不锈钢316L                             重量：300g

外形尺寸 （单位：mm）

电气连接：

　　　　　　说明：为了防止电磁干扰的影响应注意以下事项

                          ●采用屏蔽线，若用微型软管安装，壳体必须单独接地

                          ●尽量避免直接接近引起干扰的用户装置或电器和电子置的接线

选型指南

选型提示

1、 选型时请注意：被测介质要与产品相接触部分的材料相兼容。

2、 欢迎售前咨询，若有其它特殊要求，敬请与本公司商洽沟通。
